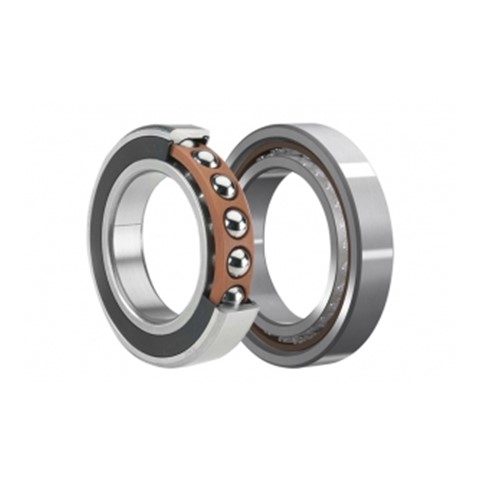

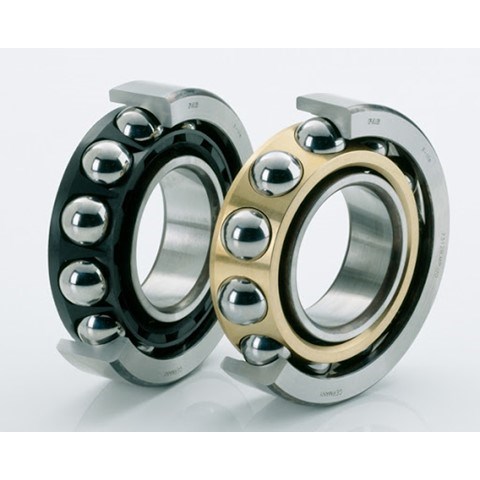

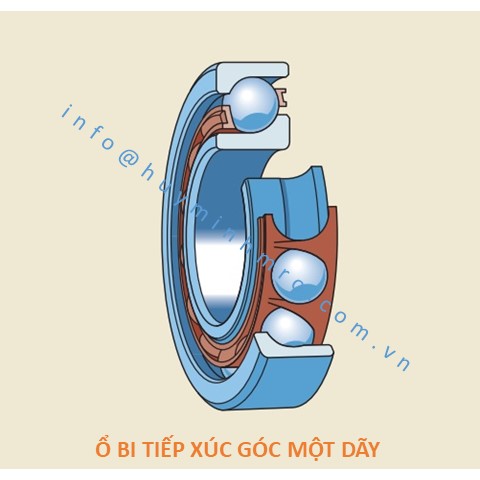

Ổ Bi Tiếp Xúc Góc Một Dãy
Ổ bi tiếp xúc góc có các rãnh lăn trên vòng trong và vòng ngoài lệch nhau theo phương dọc trục. Đó là thiết kế để ổ bi chịu được tải hỗn hợp, tức là tải hướng kính và tải dọc trục tác động cùng lúc. Khả năng chịu tải dọc trục của ổ bi tiếp xúc góc tăng theo độ lớn của góc tiếp xức. Góc tiếp xúc được định nghĩa là góc tạo bởi đường nối hai điẻm tiếp xúc của con lăn và rãnh lăn theo tiết diện hướng kính mà lực được truyền từ rãnh lăn này sang rãnh lăn kia, và đường thẳng góc với trục ổ bi.
Đặc trưng
Ổ bi tiếp xúc góc một dãy chỉ chịu lực dọc trục một phía. Ổ bi tiếp xúc góc một dãy thông thường được điều chỉnh với một ổ bi thứ hai. Ổ bi thuộc loại không thể tách rời và các vòng trong, ngoài đều có một bên vai cao, một bên vai thấp. Vai thấp cho khả năng lắp một số lượng lớn viên bi vào ổ bi để có khả năng chịu được tải trọng tương đối cao.
Ứng dụng
Sử dụng trong các thiết bị và máy móc với tốc độ cao, máy gia công, máy bơm, máy nén khí,...
